cad看图

CAD看图王可以在手机上进行长度、面积、角度、坐标、半径等的测量，如下图：

天下武功，门派众多无法详细统计，多如牛毛，比方说我们熟知的少林派、武当派、峨眉派、逍遥派等；在各个门派中武功也不分高低，罗汉拳、梯云纵、峨嵋心法、北冥神功等都能各霸一方，但这些功夫都非一日练成，而是从基本功开始。

同理，从事施工图设计也要先从基础开始，玩转CAD是必须的。今天就来跟大家讲讲常见的CAD技巧**作，以及常见BUG的解决办法。

童鞋们，小板凳搬好，小本子小黑笔拿好啊，我们开始啦！

01.

删除重复（只适用于2014版本以上）

OVERKILL这个命令常用于重合的线、多段线、圆、文字、标注等内容，使用这个功能可以清除图纸中的重复物体，保留一个物体，这样我们打印出来不会出现物体变粗的情况。

这个情况一般存在我们在整理建筑图的时候，经常会发现他们的图纸都是重复的线段，需要进行调整删除，这时可以使用这个命令来进行整理。

动图中我们可以看出，一条线里面有多个重合的线段，使用这个命令就可以删除多余内容，最终只保留一个物体。

02.

参照块边框显示与否

这个问题我们在绘制立面的施工图使用的较多。

绘制立面，平面参入进立面图纸，平面过大对于绘制立面比较麻烦，这时我们可以用这个命令对进行裁剪，这个边框显示就是根据个人习惯。

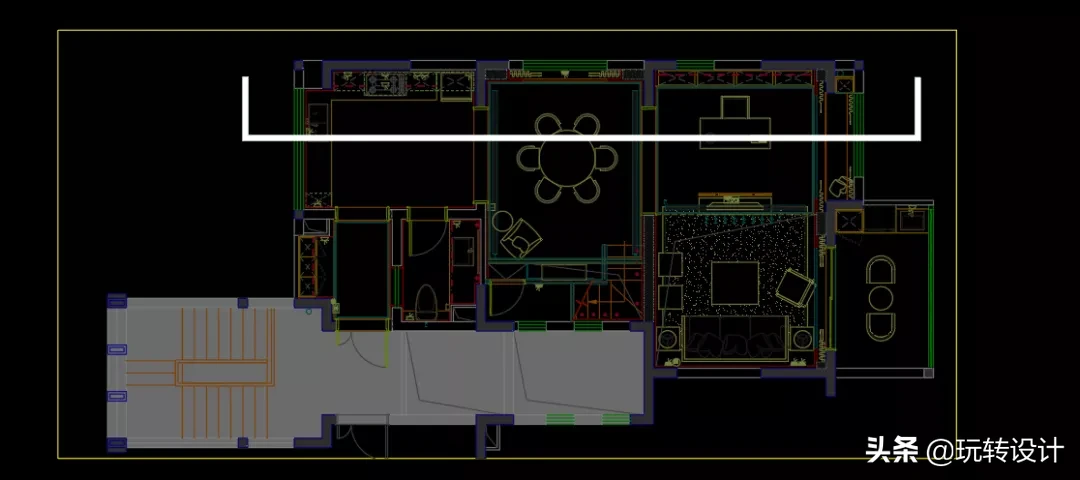

这个我们平面参入立面，绘制的立面是白色的线位置，从图纸可以看见平面较大不太方面绘制立面，我们可以进行裁剪（下图）

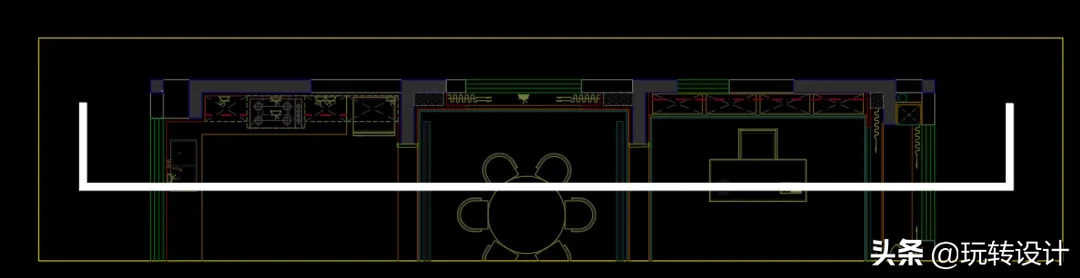

这一张图，外边框线不显示，这个时候两种方式可以解决:

A.在输入命令XCLIPFRAM，然后输入值1

B.在面板中选择：修改–对象-外部参照-边框

显示边框就是这样的效果(下图)，这个也是根据个人习惯来设定，建议打开，因为方便拉伸图块内容。

03.

不能多选物体，只能选择最后一个物体

这其实是我们设置的问题，一般来说CAD设置可以连续多选很多物体：

在op选型面板中–选择集(选择集模式–取消勾选用shift键添加到选择集)

04.

CAD保存后没有bak文件出现

一般来说画图会有bak文件，如果没有bak文件其实也是设置变量问题出现了，有2种办法解决：

A.OP选型面板–打开和保存(文件安全措施–勾选，每次保存时均创建备份副本)

B.输入命令ISAVEBAK，将系统变量改为1时每次保存都会创建BAK备份文件。

为什么要设置？其实就是为了dwg文件会发生某些问题(文件有毒、文件误伤等)，为了避免问题，从而设置。

05.

CAD多个图形标签怎么显示在窗口上方？（只适用于2012版本以上）

下图是不显示的CAD文件内容

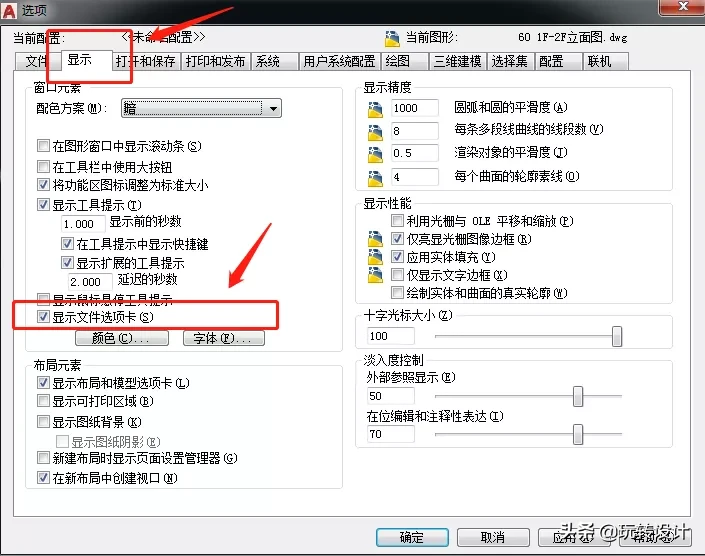

解决办法：OP面板-显示(窗口元素–显示文件选项卡)

勾选完了就会出现文件选项卡，我们想换切换哪个就可以直接点击，不用一直切换啦~

06.

删除恢复技巧

这是一个非常实用的命令OOPS，删除了一个物体竟然还可以恢复，CAD的功能越来越强大了！！！

but它只默认最后一个删除的物体，来看一下具体怎么**作的

07.

块不能进入块编辑进行**作

正常来说，双击点击块，就可以进入块编辑器里面进行编辑，

但是无法进入的时候，只需要输入命令BLOCKEDITLOCK –0指定可以打开块编辑器，1指定不可以打开块编辑器

08.

打印图纸没有打印样式ctb文件，如何处理？

我们常见的打印样式是ctb样式，有的时候你打印会出现stb样式，stb不是正常的打印样式，需要进行转换成ctb样式，

输入命令CONVERTPSYLES转换格式即可使用~

09.

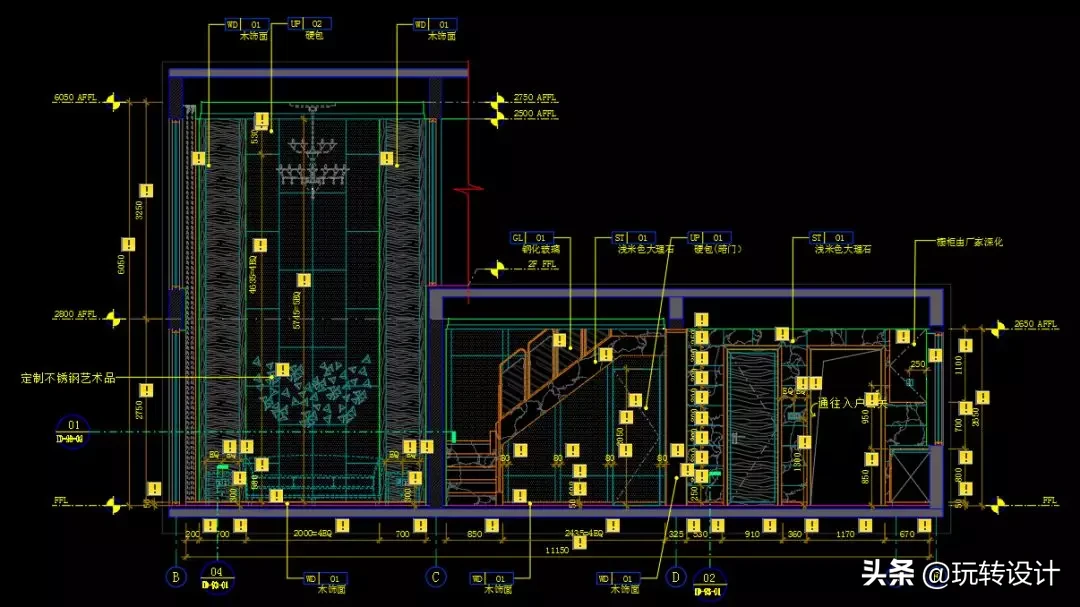

尺寸标注出现很多感叹号，如何处理？

如图这个是叫：注释监视器（检测图中标注等注释的关联性），对画图并没有什么卵用。

那如何取消呢？输入命令ANNOMONITOR，把它的数值改成0，感叹就取消了哦！

10.

MA刷子不能正常运作

有的时候用MA这个小刷子刷物体的时候不能刷其线型，或颜色等。解决方法：MA–选中源对象–S设置—这里把想刷的打上勾即可~

用一张导图来回顾整篇文章的内容：（手机翻转查看）

拓展知识：

cad看图

你究竟是不会在CAD看图还是不会在CAD里标尺寸…?
打开CAD图形,点标注-你要量直线类的就点直线标注.把鼠标点直线的一断,然后移动鼠标到直线的另一端就出现在这条直线的尺寸了.

cad看图

CAD看图可以直接用CAD看图软件

推荐使用坚果云CAD看图软件，**，无水印，可以实时同步最新的CAD版本

请点击输入图片描述

**作简洁

CAD坚果云看图，界面简洁，**作易上手，可以免费浏览、管理、分享您的所有CAD图纸。

直观的数据，准确的测量

内置尺寸测量功能，两点一线之间，数据更直观，测量更准确。使用无广告，图纸无水印！

随时随地查看CAD图片

CAD坚果云看图可以将您不同设备上的图纸进行云端存储，一键同步。每一次修改，都能立刻上传到所有相关终端，及时解决图纸中的问题，降低返工率。

享受一键分享带来的便利

CAD坚果云看图不仅是一个协作软件，还是一个专业的图纸管理工具。打开坚果云的APP，一键分享到微信、QQ等社交软件，方便快捷。
